Посетили партнёра из Китая, 禾鲜园 (Hexianyuan)
Мы побывали у партнёра 禾鲜园 (Hexianyuan) и прошли по установкам, из которых собираем промышленную ферму. Смотрели закрытый шкаф со своим климатом, теплицу с колонной и каналами, контейнер на площадке и напольную систему с лампой над чашей.
Хотели понять, как эти части работают вместе и что из этого закладываем в модуль Urban Harvest. Комплектацию под каждый объект всё равно считаем отдельно. На месте проще договориться, из чего собирать комплект.
Куда смотреть дальше
Промышленные комплексы под конкретную площадку описаны на странице гидропонных комплексов. Если сначала нужно выбрать схему посадки, есть разбор типов гидропонных систем.
Как прошла встреча
Разговор начался за чаем. За столом сидели вчетвером и обсудили, какие культуры уже выращивают на этих установках и как из шкафа, каналов и контейнера собрать комплект под площадку. Речь шла о зелени, овощах и о том, хватит ли одного модуля или площадке нужен следующий.
Потом вышли к установкам. Нам открыли шкаф и показали, куда уходит раствор, где бак и где стоит автоматика. После этого уже понятно, что писать в спецификацию.
Шкаф с климатом

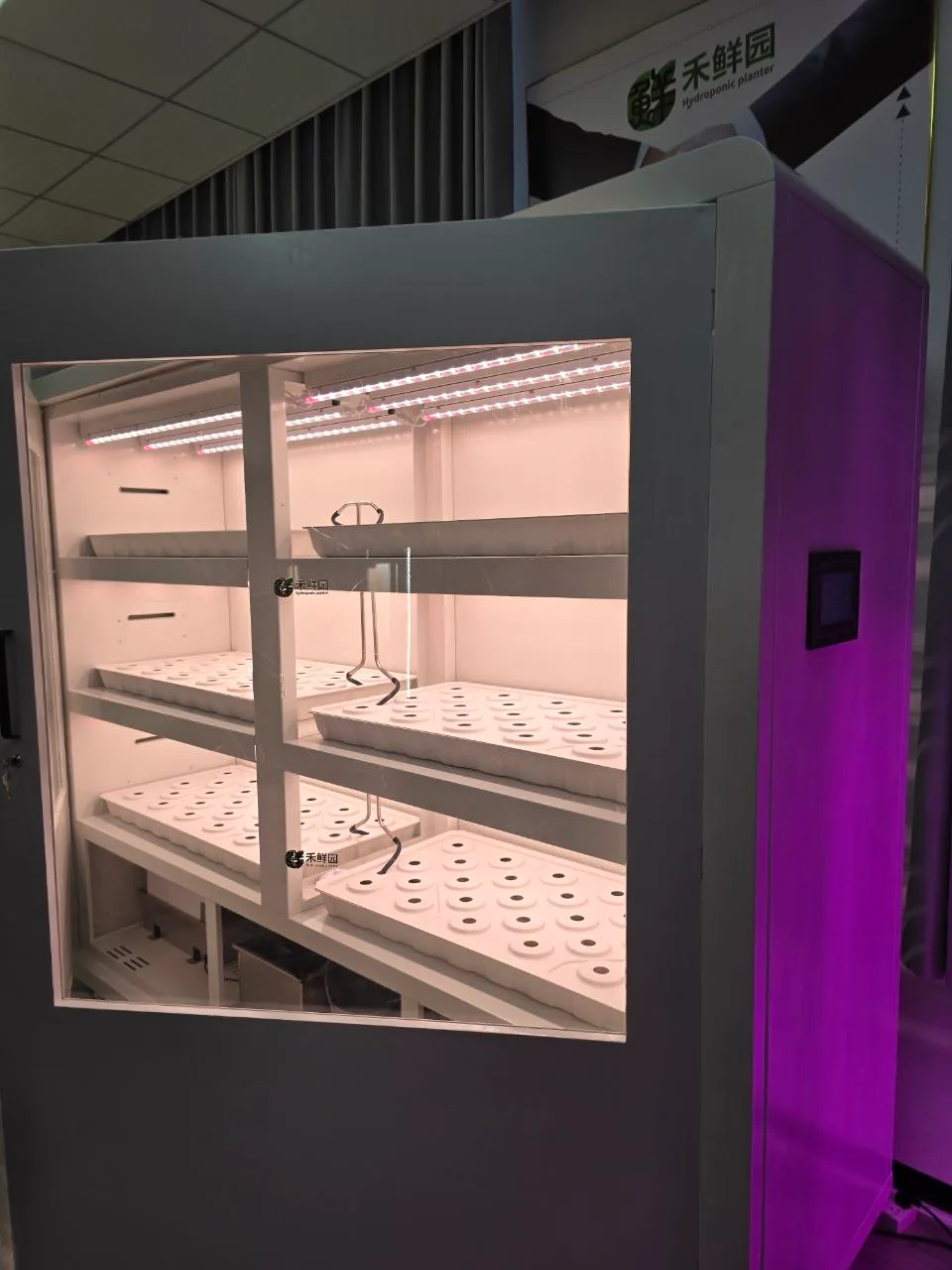

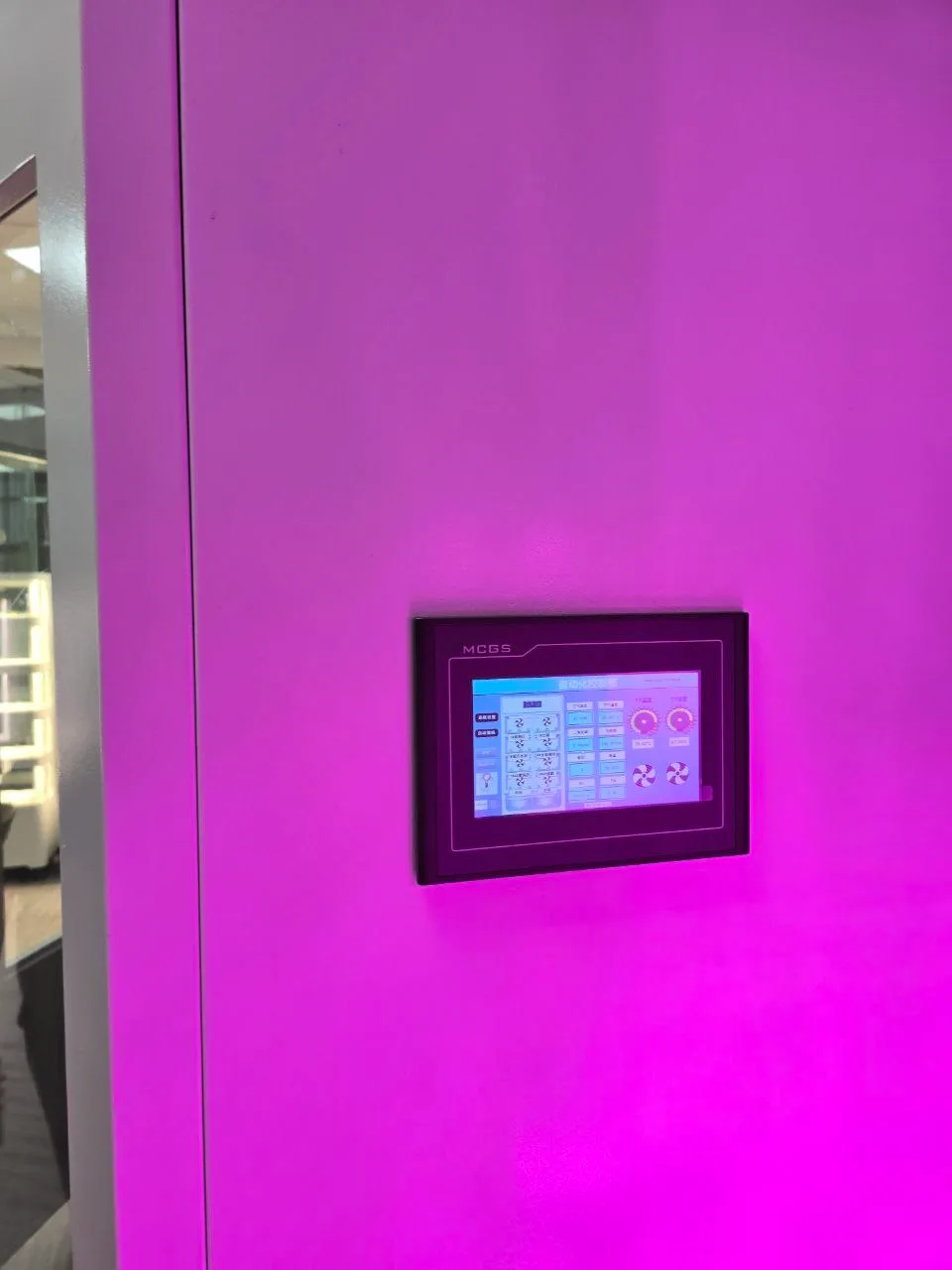

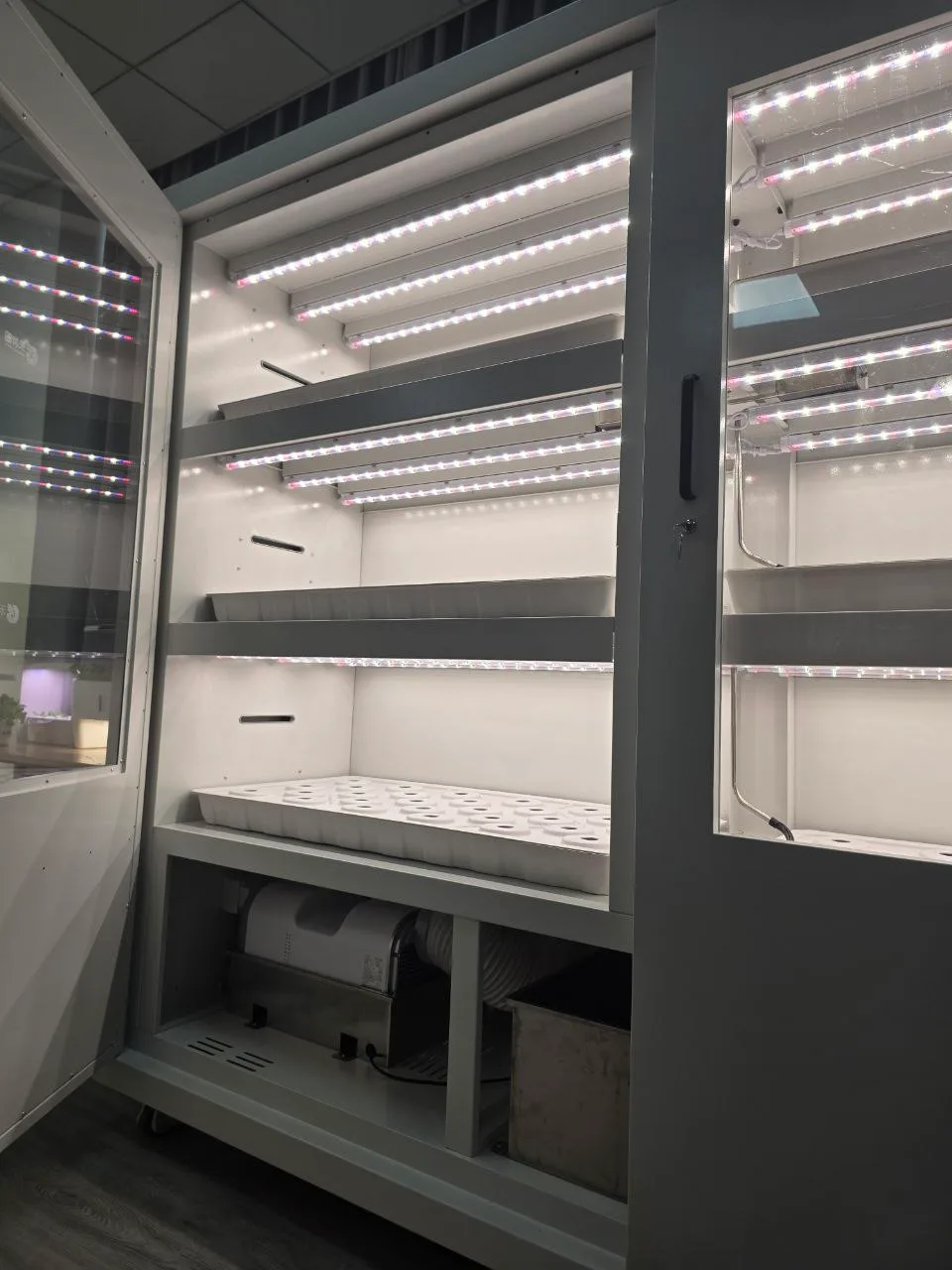

Закрытый шкаф собран в одном корпусе: климат, свет и бак с раствором, режим держит автоматика. Сенсорный экран на фиолетовой боковой панели, дверь стеклянная. Показания смотрят по экрану. Чтобы обслужить шкаф, открывают дверь. Внутрь корпуса не заходят.
Внутри несколько ярусов лотков под стаканчики. Над каждым ярусом свои лампы. Бак с раствором и электрика стоят внизу, в техническом отсеке. Отсек обслуживают снаружи, полки с растениями при этом не трогают. Между обходами дверь закрыта на ключ.
Колонны и каналы

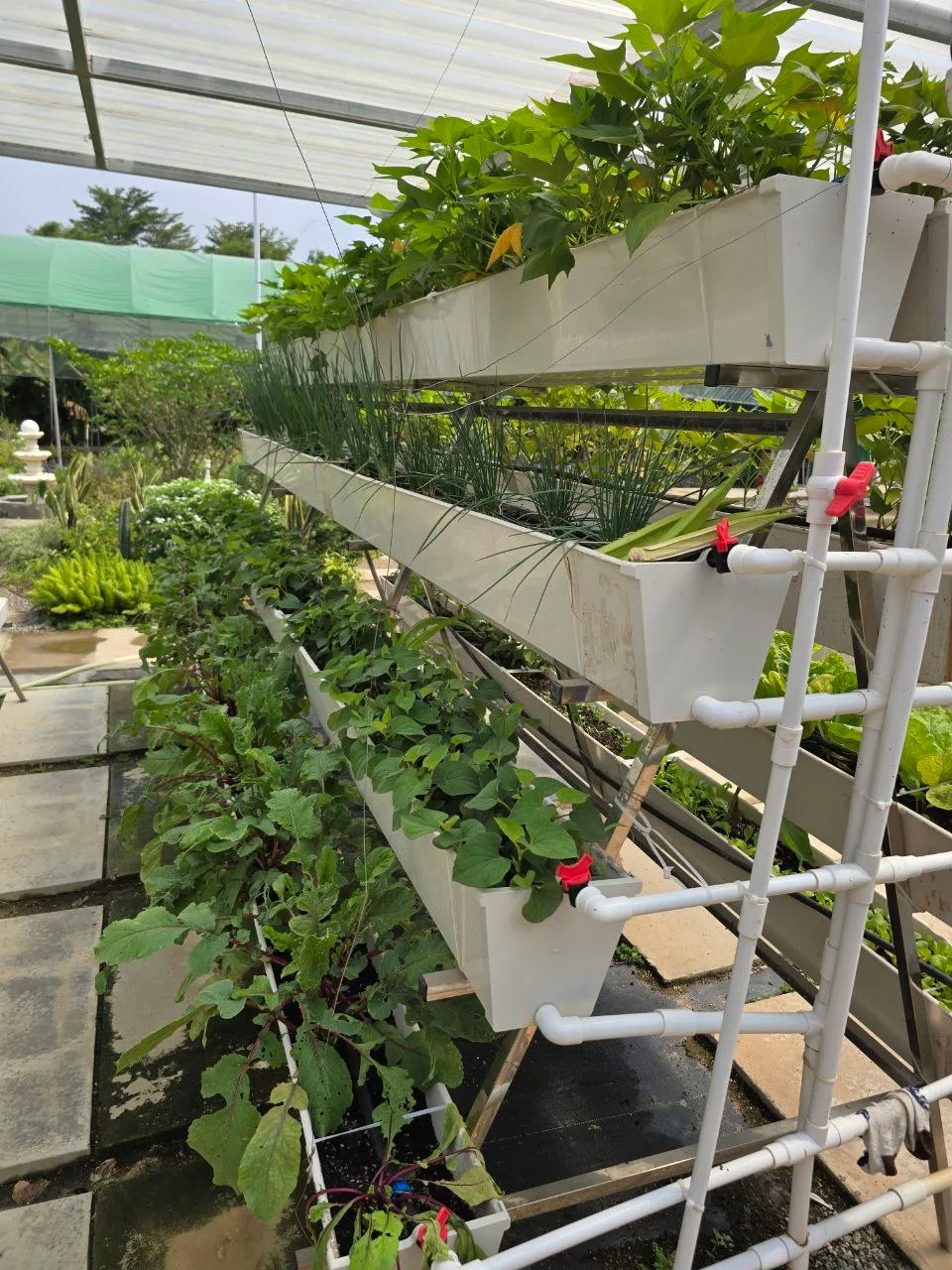

В теплице смотрели две схемы посадки. Салат рос на колонне. На каналах стояли лук, сельдерей и листовая зелень, на верхнем ярусе отдельная плетистая культура с сердцевидным листом.

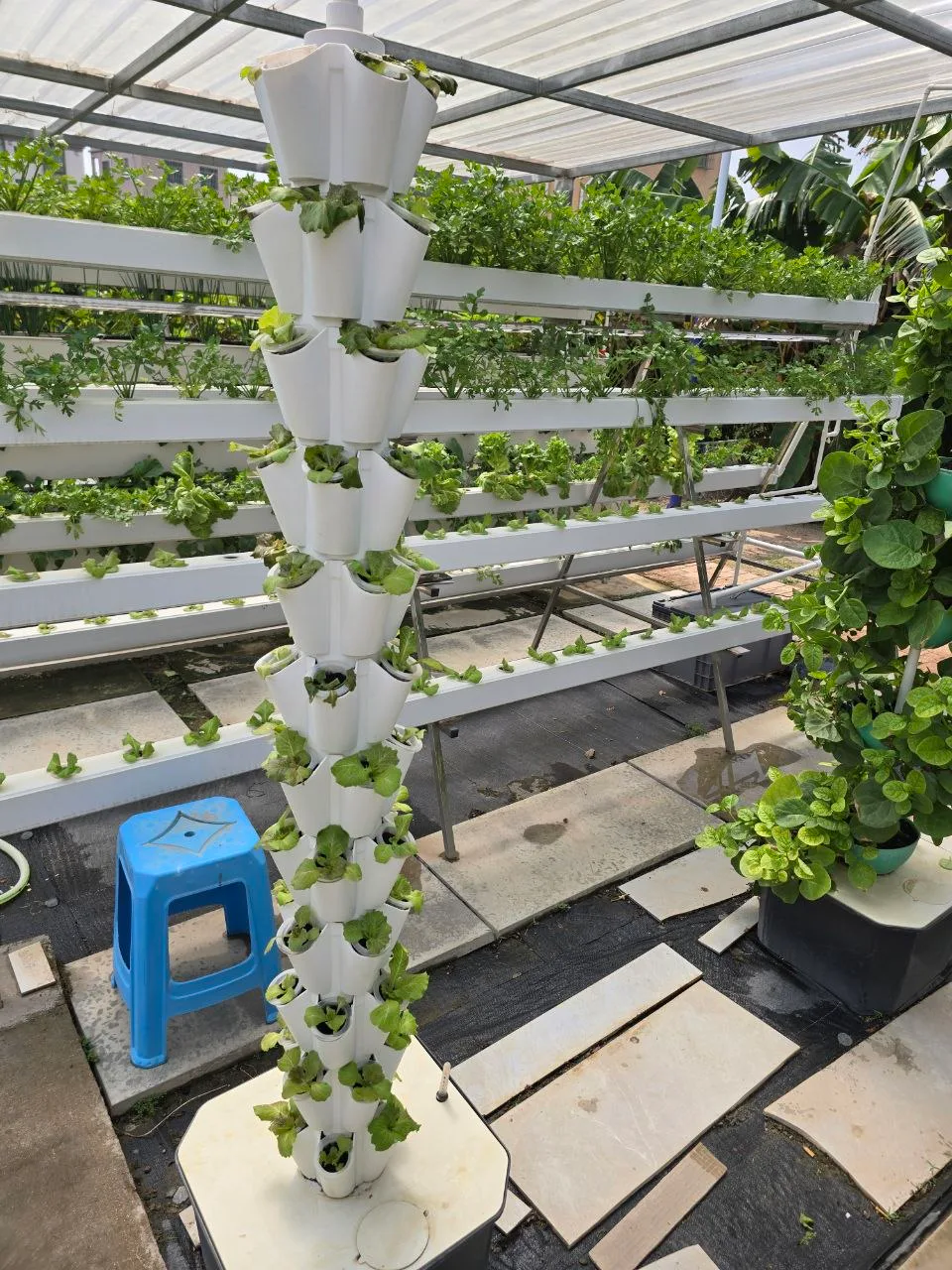

На колонне салат растёт вверх. На полу колонна занимает мало места, стаканчики стоят ярусами по кругу, посадка плотная. Раствор стоит в резервуаре внизу и подаётся на ярусы, каждый стаканчик отдельно поливать не нужно.

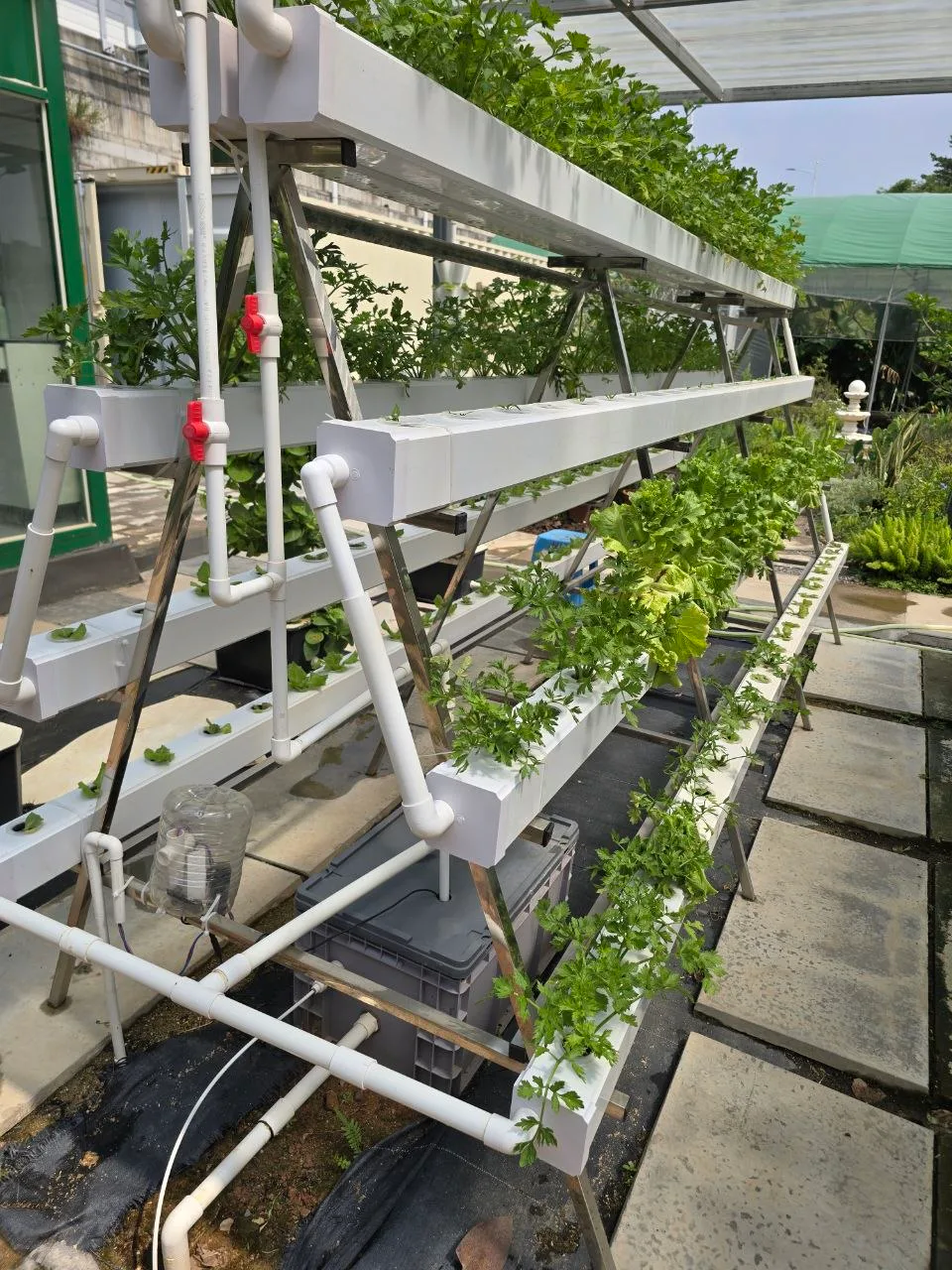

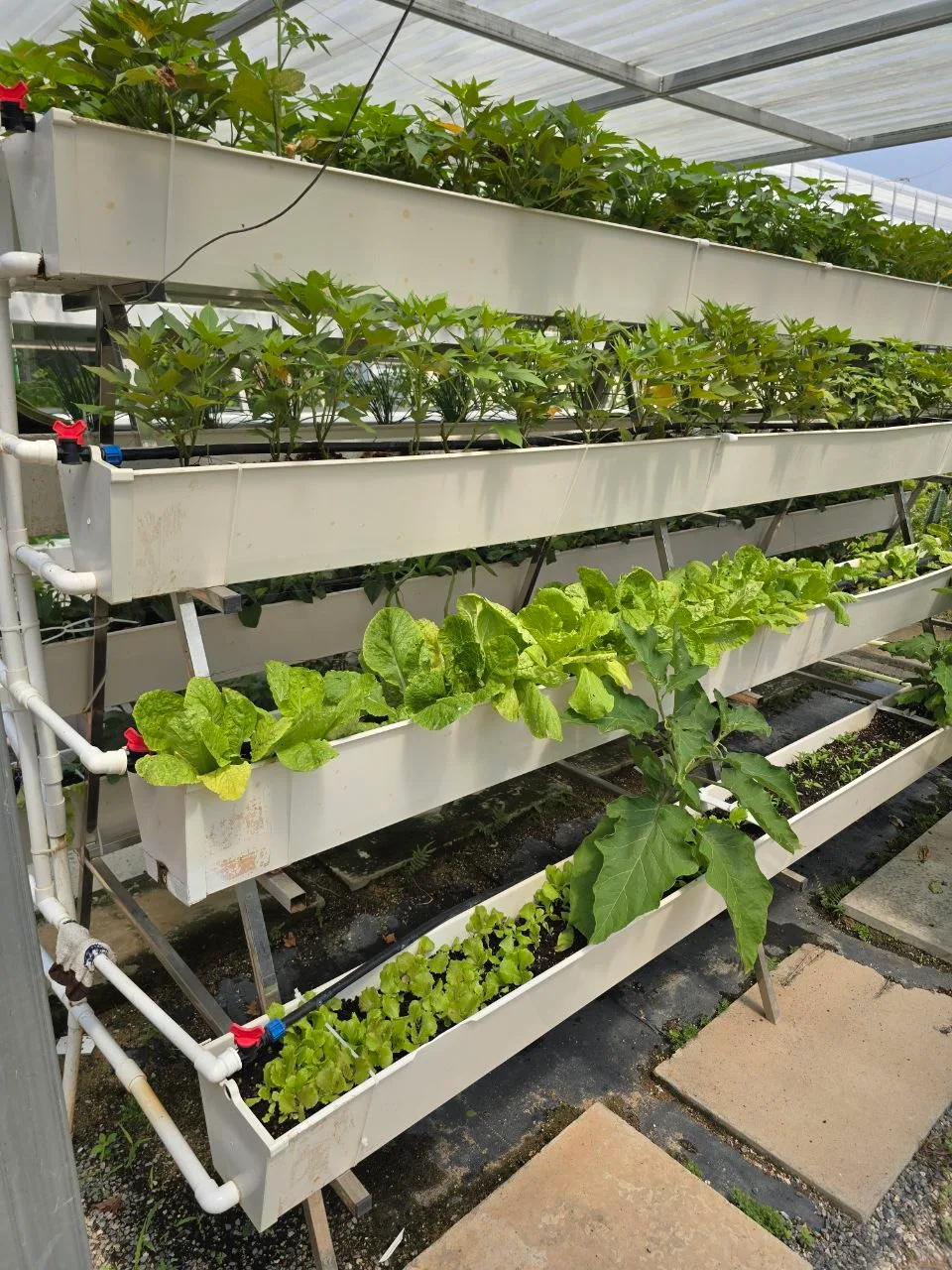

Каналы стоят рядами на стойках, в несколько ярусов, под поликарбонатной крышей. Свет здесь дневной. У каждого яруса свой кран на подаче, урожай снимают руками, идя вдоль ряда.
Контейнер на площадке

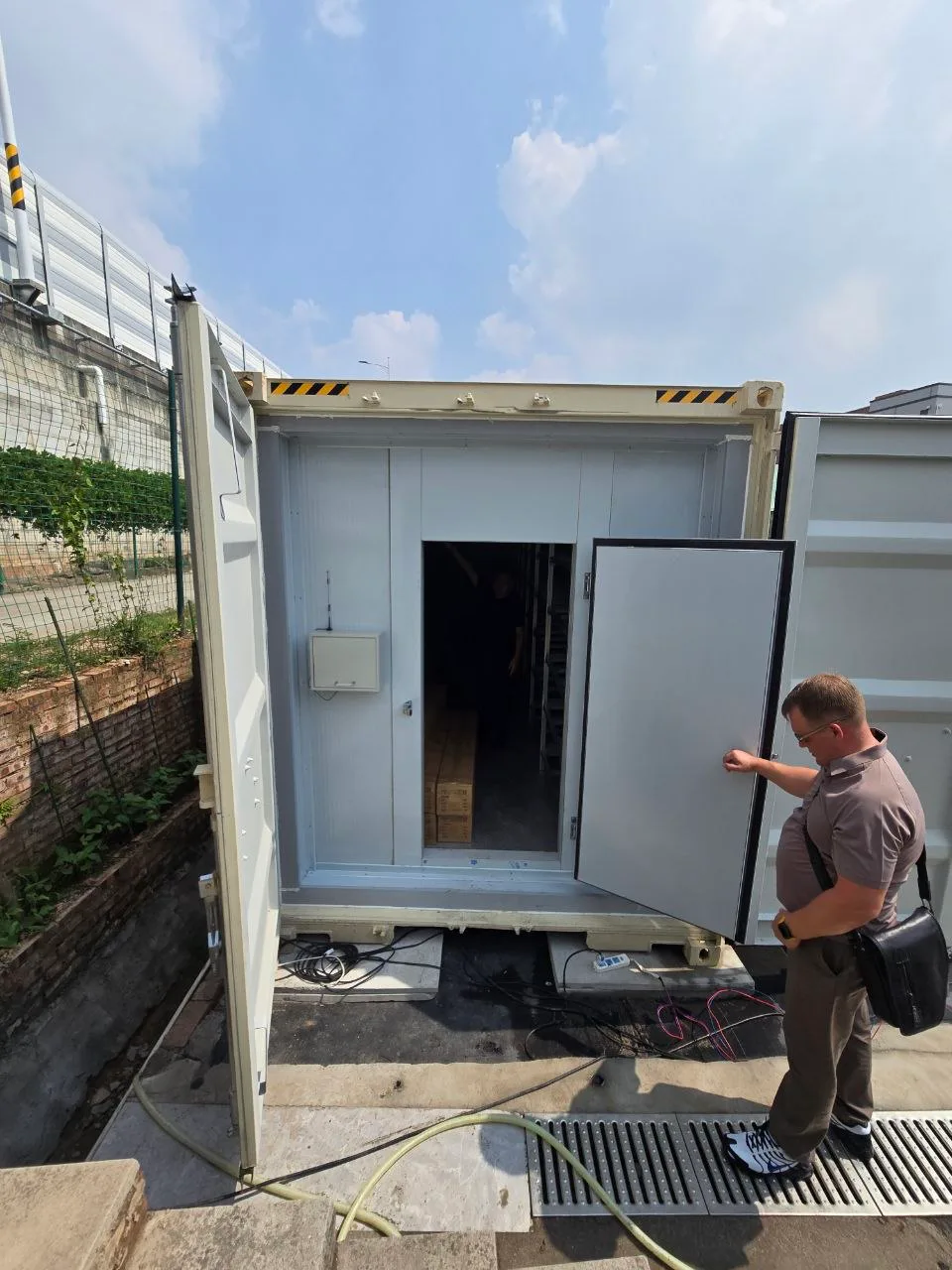

Контейнер смотрели как основной формат для промышленной площадки. Он стоит на улице, отдельную теплицу под него не строят. Это сорокафутовый высокий контейнер, формат 40HQ, его и закладываем в модуль Urban Harvest. На улице он работает при температуре до -45 °C. Если урожая нужно больше, рядом ставим следующий контейнер.

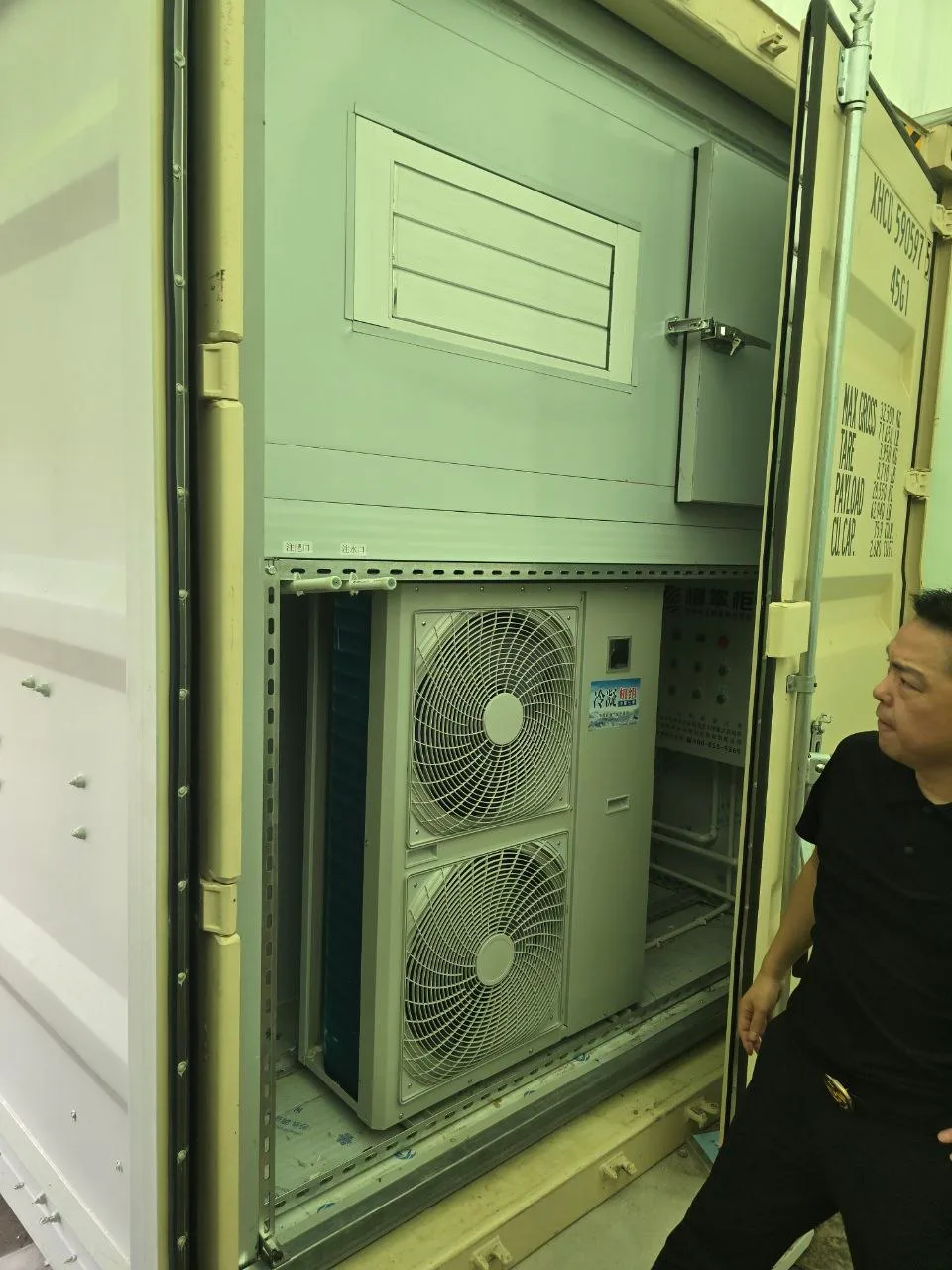

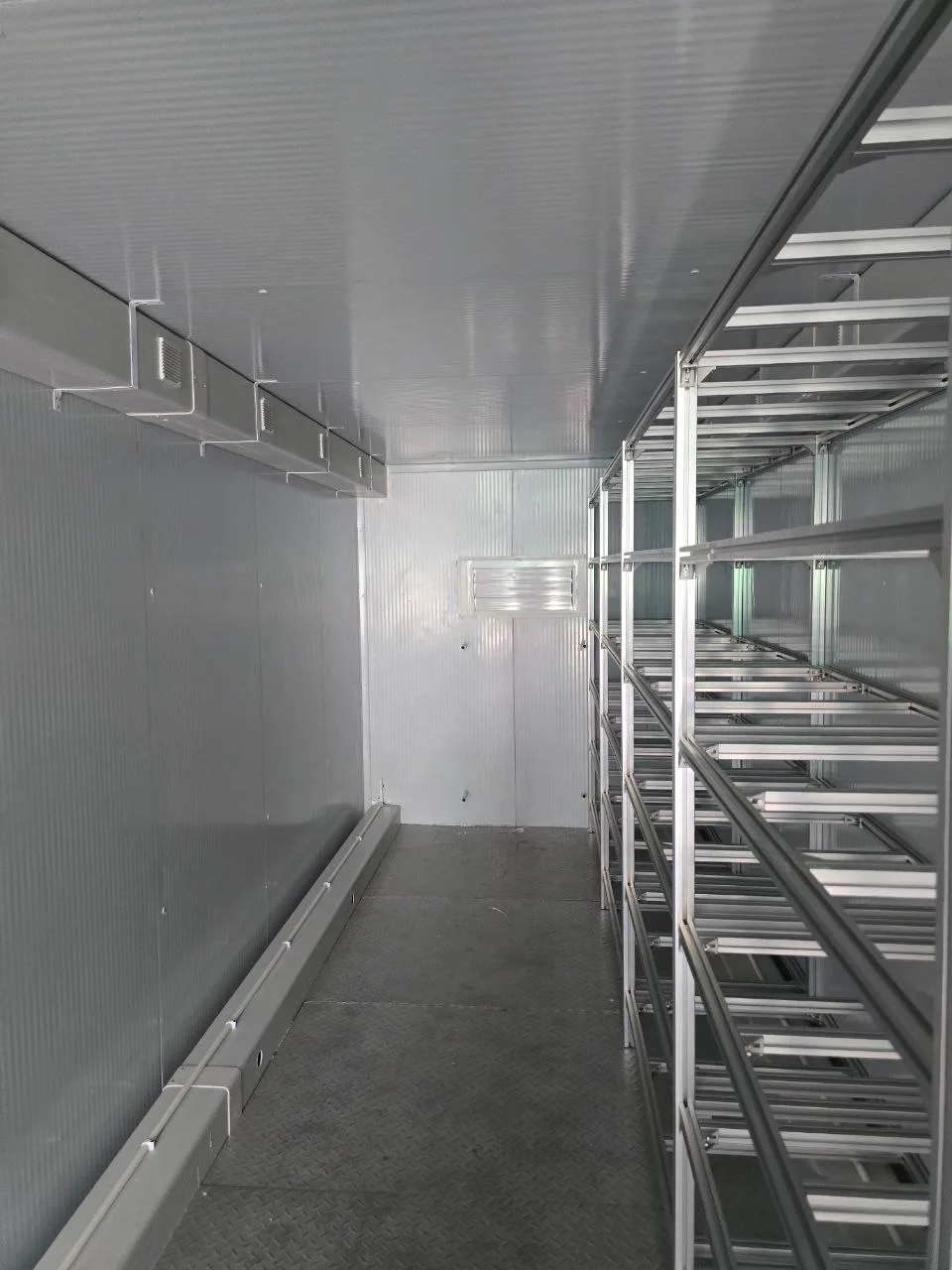

Камера с растениями и технический отсек собраны в одном контейнере. В отсеке холодильная установка. Её обслуживают отдельно, посадку в камере для этого не останавливают. На площадке камера была ещё без лотков. Каркас стеллажей стоял по длине, под потолком вентиляция.

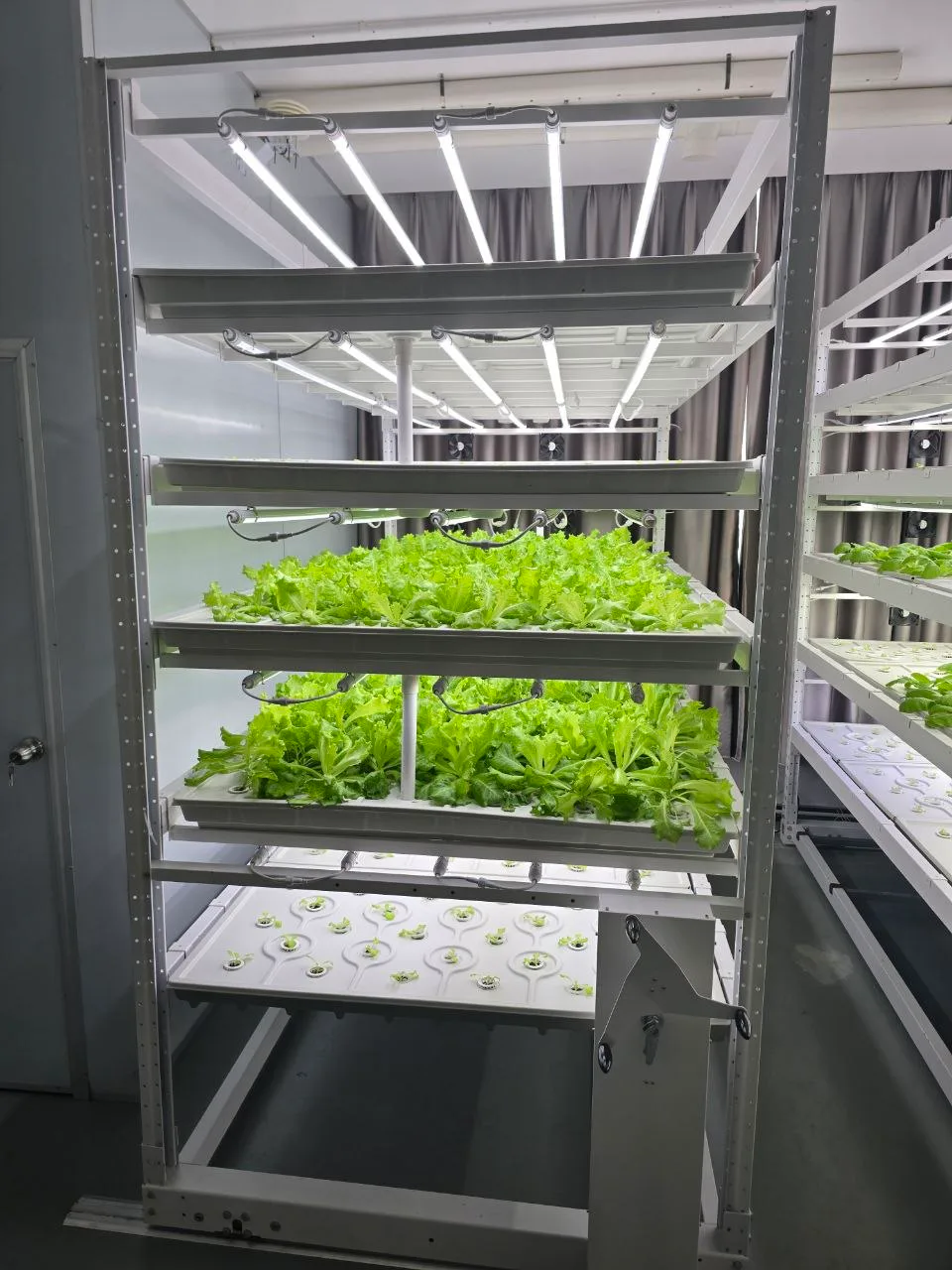

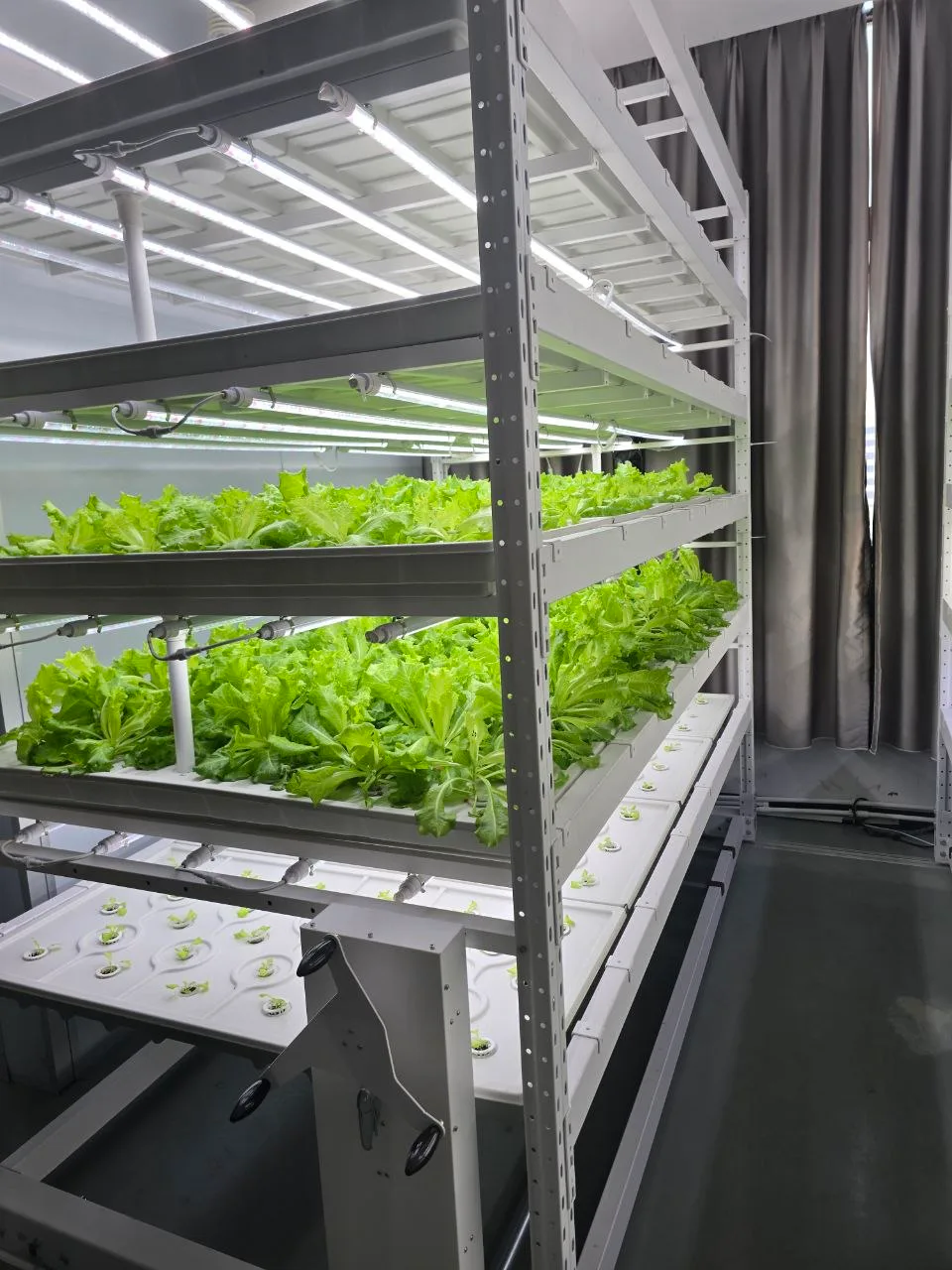

Стеллаж с урожаем стоял в комнате, за ним шторы. Пустая камера контейнера на площадке была без растений. Ярусы одного типа: сначала каркас и вентиляция, потом посадка. Взрослый салат занимал средние полки, на нижней была свежая партия в стаканчиках. На каждом уровне свой свет. Салат уже на срез, рассада в нижних стаканчиках только ушла в рост и пойдёт в следующий цикл.
Система в комнате

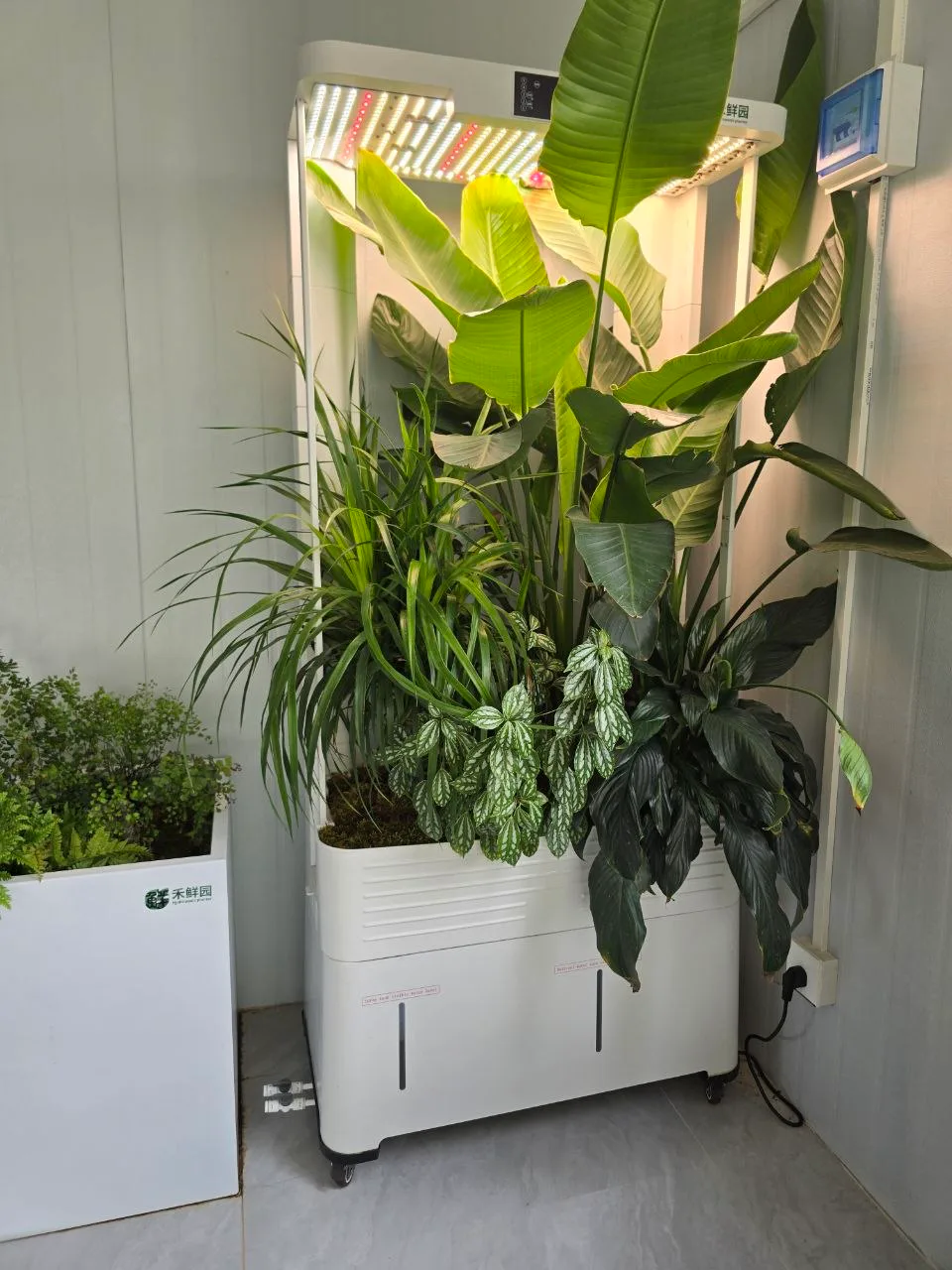

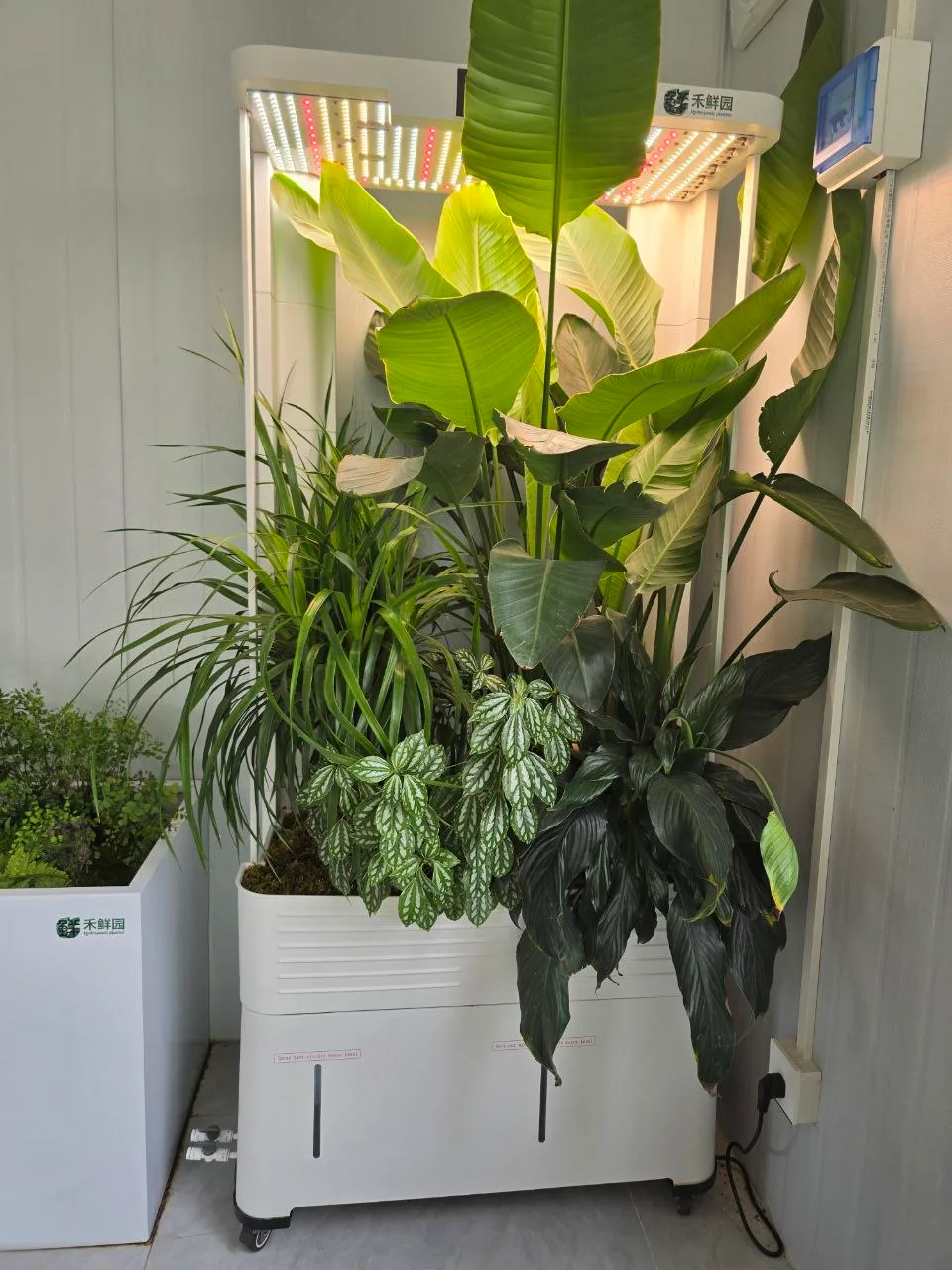

В комнате стояла напольная система HX-01 Smart Garden. Корпус на колёсах. Лампа, полив и туман уже встроены, отдельно их подключать не нужно. В чаше комнатные растения.
Собранная HX-01 занимает 811 × 433 × 1616 мм. Корпус открытый, своего климата у неё нет. Температура воздуха внутри такая же, как в комнате, где она стоит. Лампа, полив и туман идут по таймеру, вода циркулирует. В сутки она берёт около 0,3 кВт·ч.
Что забираем в работу
Для промышленного модуля берём колонну, каналы, лотки и закрытый шкаф. HX-01 ставим в комнату.
| Что смотрели | Где стояло | Как устроена |
|---|---|---|
| Шкаф | В помещении | Экран на боковой панели, лотки, бак внизу, ключ в замке |
| Колонна | Теплица | Салат, резервуар внизу |
| Каналы | Теплица | Лук, сельдерей, лист, кран на каждом ярусе |
| Контейнер | Улица | Пустая камера, стеллажи, вентиляция |
| Стеллаж с салатом | Комната | Взрослый лист на средних полках, рассада внизу |
| HX-01 | Комната | Корпус на колёсах, лампа над чашей, комнатные растения |
Плотную посадку салата берём с колонны. На полу места мало, стаканчики идут ярусами, раствор идёт из резервуара внизу. Лук, сельдерей и лист с каналов оставляем рядной схемой, у каждого яруса свой кран. Многоярусные лотки со своим светом на уровне берём со стеллажа в комнате. Средние полки под товарный салат, нижняя под рассаду. Закрытый шкаф берём туда, где объём меньше контейнера. Климат, свет и раствор в одном корпусе, экран на боковой панели, нижний отсек обслуживают снаружи.
Основа комплекта при этом контейнер 40HQ. На улице он работает до -45 °C. Под конкретную площадку состав считается отдельно. В расчёт входят культуры, климат площадки и объём урожая. От этого зависит, хватит ли одного контейнера и что в него ставить: колонну, каналы или лотки. Грибную кабину на площадке не смотрели. Если она нужна, влажность, свет и циркуляцию воздуха считают отдельно от зелени. Заявку можно оставить на странице промышленного решения.
